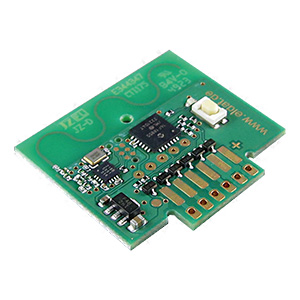

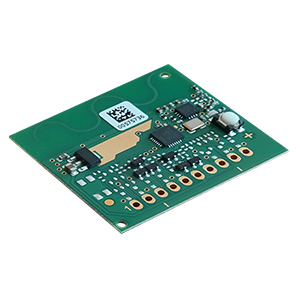

Empfangsmodul Open-Collector RCD14
Mit dem Open-Collector Empfangsmodul RCD14 können vorhandene Steuerungen oder Geräte mit einem Funksystem nachgerüstet oder kombiniert werden.
Über die Open-Collector Ausgänge werden angeschlossene Geräte entsprechend der ausgewählten Betriebsart geschaltet. Die geschalteten Ausgänge OC1, OC2, OC3 und OC4 sind den Tastencodierungen A, B, C und D fest zugeordnet.
In die Steuerung können 32 Sendecodes eingelernt werden. Bei einem Spannungsausfall bleiben die gelernten Sendecodes gespeichert.
Über die Open-Collector Ausgänge werden angeschlossene Geräte entsprechend der ausgewählten Betriebsart geschaltet. Die geschalteten Ausgänge OC1, OC2, OC3 und OC4 sind den Tastencodierungen A, B, C und D fest zugeordnet.
In die Steuerung können 32 Sendecodes eingelernt werden. Bei einem Spannungsausfall bleiben die gelernten Sendecodes gespeichert.
Technische Daten
Codierung | Nicht erforderlich, da Sendecode gelernt wird. Bis zu 32 Sender können eingelernt werden. |
Frequenz | 868,30 MHz |
Konformität | EN 300 220 |
Spannungsversorgung | 12-24 V DC oder 5 V DC |
Stromaufnahme | 13 mA bei 12 V, 10 mA bei 5 V zzgl. ext. Verbraucher |
Ausgänge | 4x Open-Collector |
Max. Kontaktbelastung | 30 mA bei 24 V |
Betriebsarten: | EIN/AUS (2-Tast-Bedienung) EIN/AUS + TOTMANN (1-Tast-Bedienung) TOTMANN (1-Tast-Bedienung) |
Betriebstemperatur | -20 °C bis +60 °C |
Abmessungen | 43 x 35 x 5 mm, RM 2,54 mm |
Lieferumfang
- Empfangsmodul Open-Collector
- Bedienungsanleitung
Ausführungen
Produktnummer | Beschreibung |
---|---|
RCD14E5004-01-00EP | Empfangsmodul Open-Collector mit Stiftleiste, 4-Ausgänge, 12-24 V DC |
RCD14E5004-02-00EP | Empfangsmodul Open-Collector, 4-Ausgänge, 12-24 V DC |
RCD14E5004-03-00EP | Empfangsmodul Open-Collector mit Stiftleiste, 4-Ausgänge, 5 V DC |
Anschlussplan
