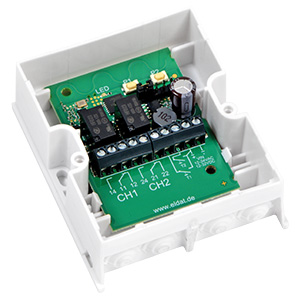

Der Mini-Empfänger RCL03 findet vorrangig in der Erweiterung bestehender Systeme seinen Einsatz.

Mit seinen zwei potenzialfreien Relaiskontakten können die verschiedensten Anlagen um eine Funkschnittstelle erweitert werden. Das Umrüsten eines Garagentorantriebes ist genauso einfach möglich wie das Einbinden von Easywave-Sendern in Hausrufsysteme.

Der RCL03 wird dabei mit 12-24 V AC oder 12-32 V DC betrieben und kann bis zu 32 Sendecodes einlernen.

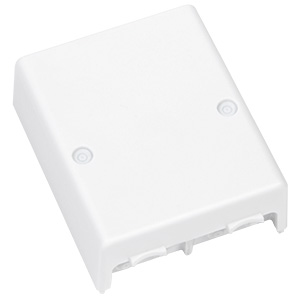

Das kompakte Gehäuse kann bei Bedarf verschraubt werden und bietet Schutz gegen Staub und Wasser.

RCL03E5002B10
Technische Daten
Codierung Easywave
Bis zu 32 Sender können eingelernt werden.
Frequenz 868,30 MHz
Kanäle 2
Spannungsversorgung 12-24 V AC
12-32 V DC
Leistungsaufnahme 0,18 W Stand by
0,6 W max. ohne Last
Betriebsarten TOTMANN (max. 36 Sekunden)
EIN/AUS (2-Tast-Bedienung)
IMPULS (1 Sekunde)
ROLLO-/JALOUSIE-MOTORSTEUERUNG
(2-Tast-Bedienung)
ROLLO-/JALOUSIE-MOTORSTEUERUNG
(3-Tast / 4-Tast-Bedienung)
Eingänge 2 externe Taster
Ausgänge 2 potenzialfreie Relaiskontakte (Wechsler)
Max. Kontaktbelastung
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 AC
120V AC
1A
62VA
Max. Kontaktbelastung
  Schaltspannung:
  Schaltstrom:
  Schaltleistung:		 DC
50V DC
1A
30W
Betriebstemperatur -20 °C bis +60 °C
Abmessungen (B/L/H) 80,4/65,5/29,5 mm
Farbe weiß ähnlich RAL 9003
Anschlüsse
Lieferumfang
  • Mini-Empfänger
  • Klebepad
  • Befestigungsmaterial
  • Gehäuseschrauben
  • Bedienungsanleitung
Ausführungen
Produktnummer Beschreibung
RCL03E5002B10 Mini-Empfänger, Easywave, 12-24VAC / 12-24VDC, 2x Wechsler, potenzialfrei, weiß
Anschlussplan
TOTMANN, EIN/AUS, IMPULS
MOTORSTEUERUNG
EXTERNE TASTER
